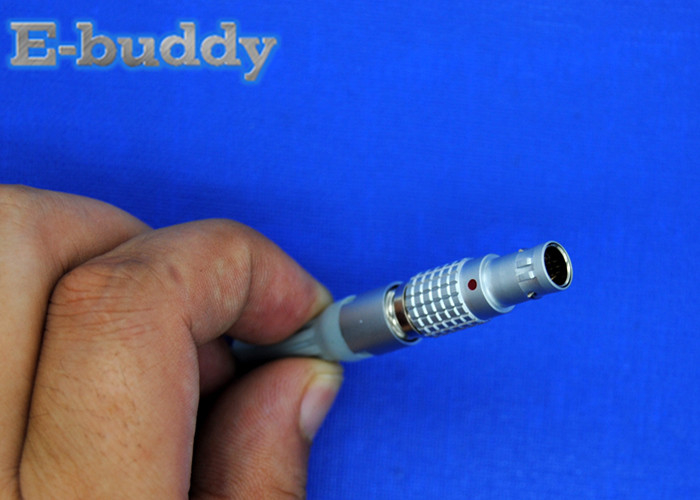

نوع سیم جوش 30 درجهی مردانه 2pin 1B نوع اتصال لحیم کننده سری Lemo B FGA.1B.302.CLAD

Lemo B سری 30 درجه مردانه پلاگین 2pin 1B نوع لحیم کاری FGA.1B.302.CLAD

• سبک / مدل شل: FG *: پلاگین راست ، کلکت کابل
• کلید سازی: 2 کلید (آلفا = 30 ، پلاگین: مخاطبین مرد ، ظروف: مخاطبین زن)
• مواد مسکن: برنج (روکش کروم) پوسته و گردو کلفت ، آستین برنجی با روکش اندود نیکل و قطعات میانی
• پیکربندی: 1B.302: 2 ولتاژ کم
• نوع تماس: سرباز
• Max. حداکثر Matings: 5000 جفت گیری: 5000
• شماره تماس با ما: 1.3 میلی متر (0.051in)
• سطل دیا: 1 میلی متر (0.039in)
• Max. حداکثر Solid Conductor: 0.5 mm^2 (AWG 20) هادی جامد: 0.5 میلی متر ^ 2 (AWG 20)
• Max. حداکثر Stranded Conductor: 0.5 mm^2 (AWG 20) هادی رشته ای: 0.5 میلی متر ^ 2 (AWG 20)
• R (حداکثر): 3.6 ماه
• Vtest (contact-shell): 1350 V (AC)، 1910 V (DC)
• Vtest (تماس با تماس): 1500 V (AC) ، 2120 V (DC)

• کابل را از طریق مهره کلاه آستین به ترتیب سفارش دهید ، سپس سیم کابل لحیم کاری را یک به یک به عایق لحیم کنید ، لطفاً مهمترین نکته را توجه داشته باشید
• حامل درج تقسیم شده را به عایق لحیم کاری قرار دهید تا شکاف مخلوط سوراخ درج شونده را با عایق زیرپوش عایق کامل نگه دارید.
• كوله را در سمت راست كابل قرار دهيد ، مطمئن باشيد كه ارتفاع كلت با چاقو حامل درج تقسيم بندي
• به منظور قرار دادن كوله حامل جداشده درزبند عایق بندی شده ، داخل محفظه بیرونی آن را ببندید ، حتماً از سنگ فرش حامل درج تقسیم شده با شکاف پوسته بیرونی اطمینان حاصل کنید.
• مهره کلوت را محکم پیچ کنید
• آستین را به مرحله ی مربوط به مهره ی گلوله وصل کنید.
